◆產品概述

　　AT-CTB電流互感器（CT）廣泛應用于電力系統中一次測量與控制。正常工作時，電流互感器二次側處于近似短路狀態，輸出電壓很低。在運行中如果二次繞組開路，或一次繞組流過異常電流（如雷電流、諧振過電流、電容充電電流、電感啟動電流等），都會在二次側產生數千伏甚至上萬伏的過電壓,這不僅給二次系統絕緣造成危害，還會使互感器過激而燒損，甚至危及工作人員的生命安全。使用AT-CTB系列電流互感器過電壓保護器就能夠有效的防止因電流互感器二次開路引起的事故。

◆主要用途

　　AT-CTB電流互感器過電壓保護器主要用于各種CT二次側的異常過電壓保護。保護器接于二次繞組兩端，正常運行時漏電流極小，成高阻狀態。當發生異常過電壓時，保護器迅速動作而短路，面板上顯示故障的部位，并有無源信號輸出。當故障排除后，電路恢復原狀后，通過“復位”又重新投入正常運行工作。

　　保護器應用于CT二次側的差動繞組、過流繞組、測量繞組、母線保護繞組和備用繞組等。

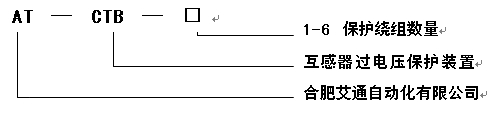

◆型號說明

◆技術指標

　　1、正常漏電流:≤5μA;

　　2、導通電壓Uc:150V±10%;

　　3、導通時間Ts:50ms≤Ts≤250ms;

　　4、遙信繼電器接點容量：AC220V/5A;

　　5、保護繼電器接點容量：AC220V/10A;

　　6、使用的CT規格：二次側峰值大于150V;

　　7、保護電流：≥5A;

　　8、工作環境：溫度：-20℃～70℃,濕度：≤95%RH;

　　9、復位方式：手動按鈕“復位”；自動“復位”(可選);

　　10、抗震性能：10～50-10Hz 2g 3min

　　11、抗干擾：4.4KV/M

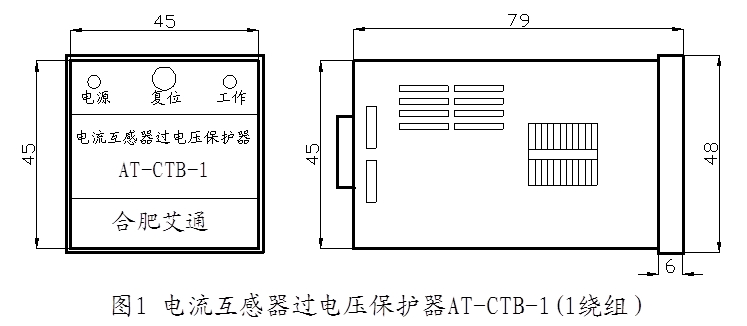

　　12、外形尺寸：(見圖1、圖2)

　　AT-CTB-1：48×48×100（mm3)(單繞組)

　　AT-CTB-X：144×89×73（mm3)(2-6繞組)

　　13、耐壓：2kV,50Hz,1min

　　14、工作電源:AC220V±15%,50Hz/60Hz或DC220V/110V;

　　15、安裝方式：面板式、導軌式或固定式安裝

◆主要功能

　　1、正常工作時，流入保護器的漏電流不超過20μA，不影響CT正常工作。

　　2、當A（或B、C），N兩端電壓超過150V時AT-CTB短接A（或B、C）,N。

　　3、繼電器的觸點容量大于6A,所以故障時，能使CT二次側可靠短路。

　　4、繼電器接點具有保持功能，按壓“復位”接鈕，才能解除保護。

　　5、若是在停電狀態下解除了故障，掉電后裝置自動復位。

　　6、裝置提供一對常開接點COM、CK和一對常閉接點COM、CB,可接各種聲光報警器或提供給綜合保護裝置使信息遠傳。當保護動作時，常

　　開閉合，常閉打開。

◆外形尺寸圖

◆電氣接線圖
