◆概述

　　AT-DXS系列戶內高壓帶電顯示器（以下簡稱顯示裝置），適用于戶內額定電壓為3、6、10、27.5、35kV,頻率為50Hz的開關設備上，用以反應高壓設備回路處于帶電狀況,顯示裝置由傳感器與顯示器兩單元組成，用戶外加導線連接為一體。該裝置符合DL/T538-2006《高壓帶電顯示裝置技術條件》。

　　顯示裝置中支柱絕緣子式傳感器，可以與各類型高壓開關柜、隔離開關、接地開關等配套。

　　顯示裝置不但可以提示回路帶電狀態，而且還可與電磁鎖配合，實現強制閉鎖開關柜操作手柄及網門,達到防止帶電關、合接地開關,防止誤入帶電間隔的目的,提高開關設備防誤性能。

◆主要技術條件

　　1.正常使用環境條件

　　a.安裝地點不超過海拔高度1000m;

　　b.周圍環境溫度上限值為50℃，下限值為-25℃；

　　c.相對濕度在環境溫度為20℃時，日平均不大于95%；

　　d.周圍空氣無明顯的塵埃、腐蝕性及易燃性氣體、水蒸汽或煙霧等污染的場所。

　　2.電氣參數

　　a.電壓等級分為：3、6、10、27.5、35kV。

　　b.提示型（T型）顯示裝置：當測試端的相電壓在額定值的15%～65%時，顯示器的超高亮發光二極管就開始顯示電氣設備的帶電情況。

　　c.強制型（Q型）顯示裝置：具有T型顯示器的所有特征,同時還具有當所監測端任一相電壓達到額定值的65%～100%時，強制閉鎖處于

　　“閉鎖”狀態，K1、K2斷開,同時“閉鎖”指示燈亮;當工作相電壓≤15%額定相電壓時，閉鎖處于“解鎖”狀態，K1、K2閉合。

　　d.強制閉鎖控制電源：AC/DC100～220V，可保證閉鎖部分可靠工作。

◆安裝使用注意事項

　　1.安裝前應將傳感器表面灰塵，污穢清洗干凈。

　　2.將傳感器緊固在安裝架上、安裝面應平整、緊固應可靠;導電母排應當與上法蘭可靠接觸。

　　3.用1.5mm2絕緣導線將傳感器與顯示器通過接線端子按相應相序連接，用2.5mm2絕緣導線，按接地標志可靠接地。顯示裝置的布線應單獨敷設。

　　4.產品出廠時，要經嚴格試驗,可以與配套產品一起進行1min工頻耐受電壓試驗。

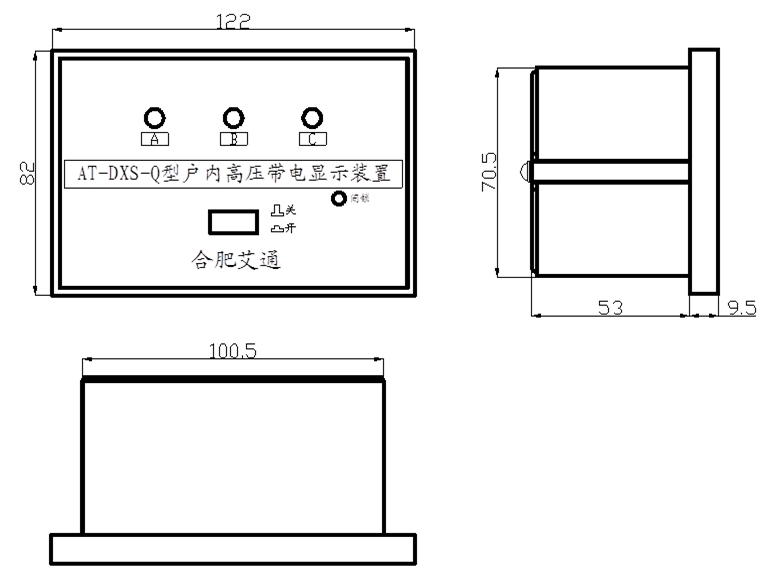

◆外型及安裝尺寸

　　1.外形尺寸：122×82×65mm3

　　2.開孔尺寸：102+0.5×72+0.5

◆電氣接線圖
