　　1、用途和適用范圍

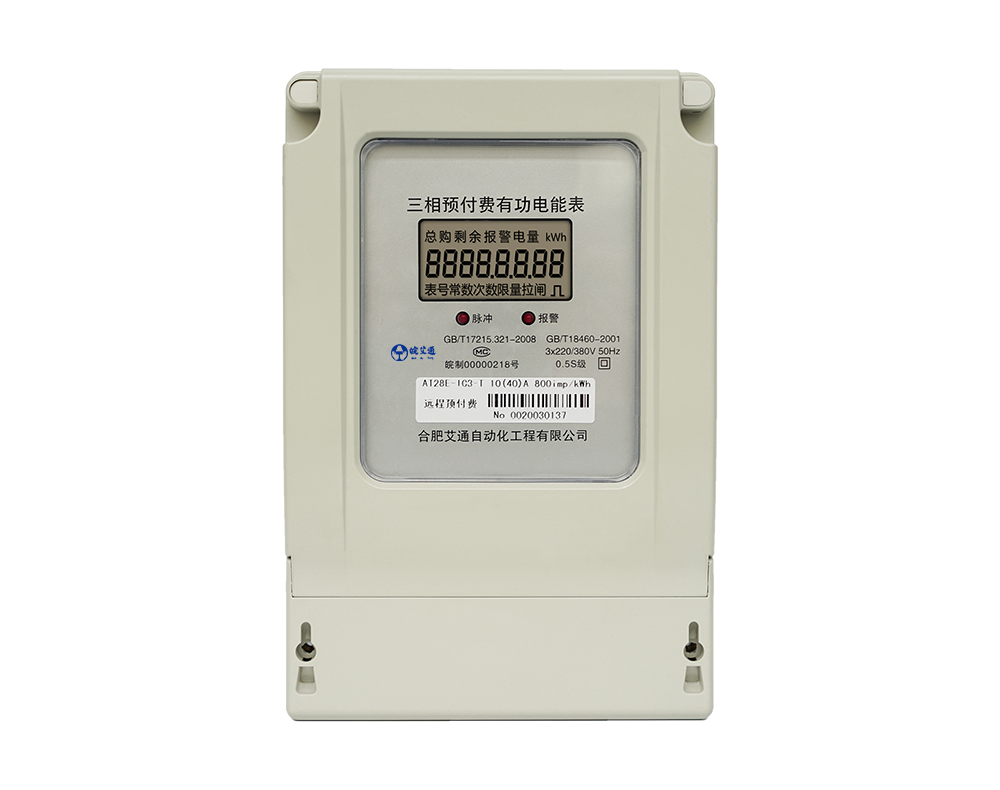

　　AT28E-IC3-T型三相遠程預付費電能表是采用先進的微電子技術、SMT工藝開發生產的新一代智能型電能表，其用途是計量頻率為50Hz/60Hz的三相交流有功電能，同時完成先買電后用電的預付費用電管理及負荷控制功能，是我國改革用電體制，實行計劃用電和節約用電的理想產品；手機微信支付寶充值繳費的便捷和余額不足微信消息推送使其體驗上更加人性化、智能化。

　　電能表應安裝在室內或室外電表箱內，使用溫度為-25℃～55℃，相對濕度不大于90%的環境中。

　　本產品符合IEC1036和GB/T17215.321-2008標準中1.0級的三相電子式電能表和GB/T18460-2001中預付費電能表的全部技術要求。

　　RS485通訊接口，通訊協議可選擇為Modbus-RTU或DLT645-1997或DLT645-2007。

　　所有產品均為我司自我研發生產，支持功能定制，具體請聯系我司。

　　2、主要功能及特點

　　2.1、全電子式三相有功雙向電能計量。

　　2.2、具有高精度、高過載、高靈敏度，防竊電、功耗低、體積小等特點。

　　2.3、預付費功能：先買電，后用電，供電部門可通過通訊接口實現遠程抄表、遠程購電、遠程控制等功能；可對剩余電量報警、最大負荷等參數遠程設置。

　　2.4、電度表具有最大負荷控制功能，可任意設置用電負荷。

　　2.5、停電時表內數據自動保護，保證10年數據不丟失。

　　2.6、電能表采用8位LCD屏并附帶漢字信息，顯示用電信息，通過插卡可輪顯各項用電參數。

　　2.7、表內數據加有校驗和糾錯處理，并經多級加密處理確保數據安全、準確、可靠。

　　2.8、直接接入式采用內置大功率磁保持繼電器控制通斷電;電流互感器接入式采用外接交流接觸器或自動空氣開關控制通斷電。

　　3、主要技術指標

　　額定電壓：3×220V/380V;

　　標定電流：3×1.5(6)A，3×2.5(10)A，3×5(20)A，3×10(40)A，

　　3×15(60)A，3×20(80)A，3×30(100)A;

　?。?00A以下直接接入，100A以上通過電流互感器接入）

　　工作電壓范圍：0.8Un～1.2Un;極限工作電壓：0.7Un～1.3 Un;

　　頻率：50Hz/60Hz;

　　準確度：1.0級;

　　啟動電流：≤0.2%Ib;

　　潛動：有防潛動邏輯電路;

　　絕緣電壓:≥2000VAC/1min;

　　LCD液晶顯示：八位顯示0-999999.99kwh,并有輔助漢字信息顯示;

　　環境工作條件：-20℃～+55℃，相對濕度不超過90%（溫度+25℃）;

　　功耗：<2W;

　　外型尺寸：223mm（高度）×144mm（寬度）×70mm（厚度）;

　　重量：<2Kg;

　　使用壽命：>10年。

　　4、產品選型

　　◆AT28E-IC3-T含通訊功能三相遠程預付費電能表

　　◆AT28E-DF3-T三相遠程預付費復費率多功能電能表

　　三相遠程預付費復費率多功能電能表可實現分時計量，設定日自動轉存數據，手持終端或PC機編程及抄表，LCD顯示等功能；可進行4種費率、12個時段、2個時區及12位表號等設置，并具有電能測試脈沖輸出。

　　剩余金額、總累計用電量、第一費率累計用電量、第二費率累計用電量、第三費率累計用電量、第四費率累計用電量、日期、時間、儀表脈沖常數、表號等循環顯示。

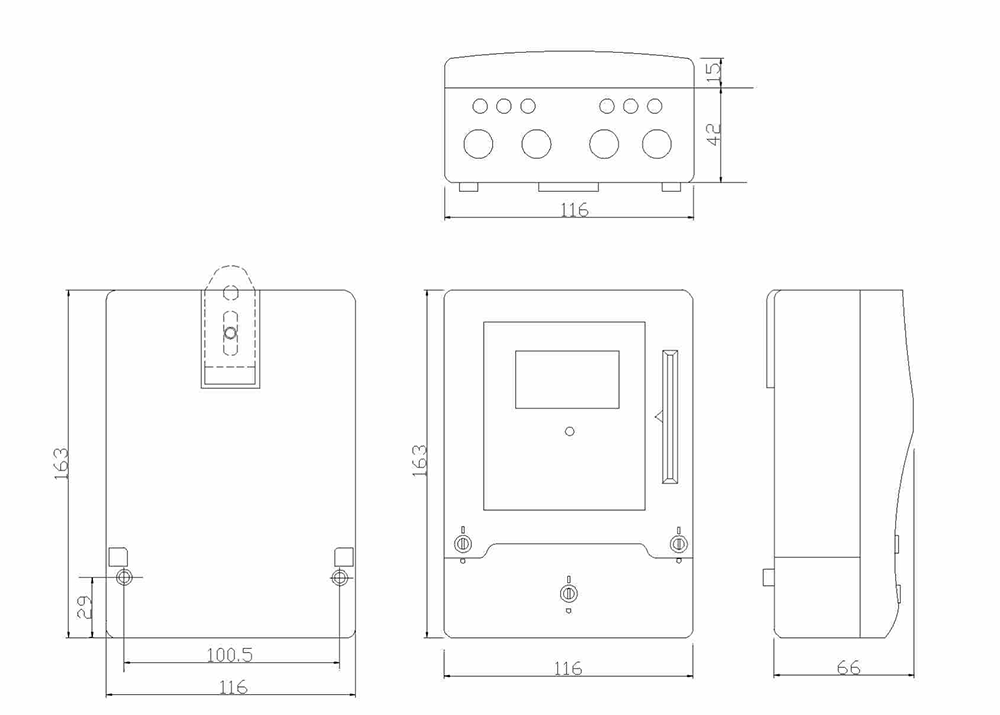

　　5、外型尺寸

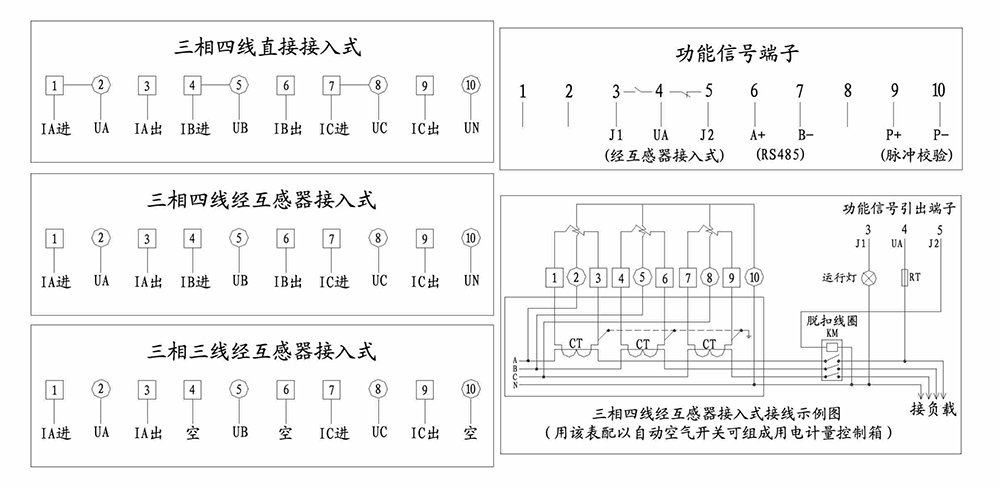

　　6、接線圖

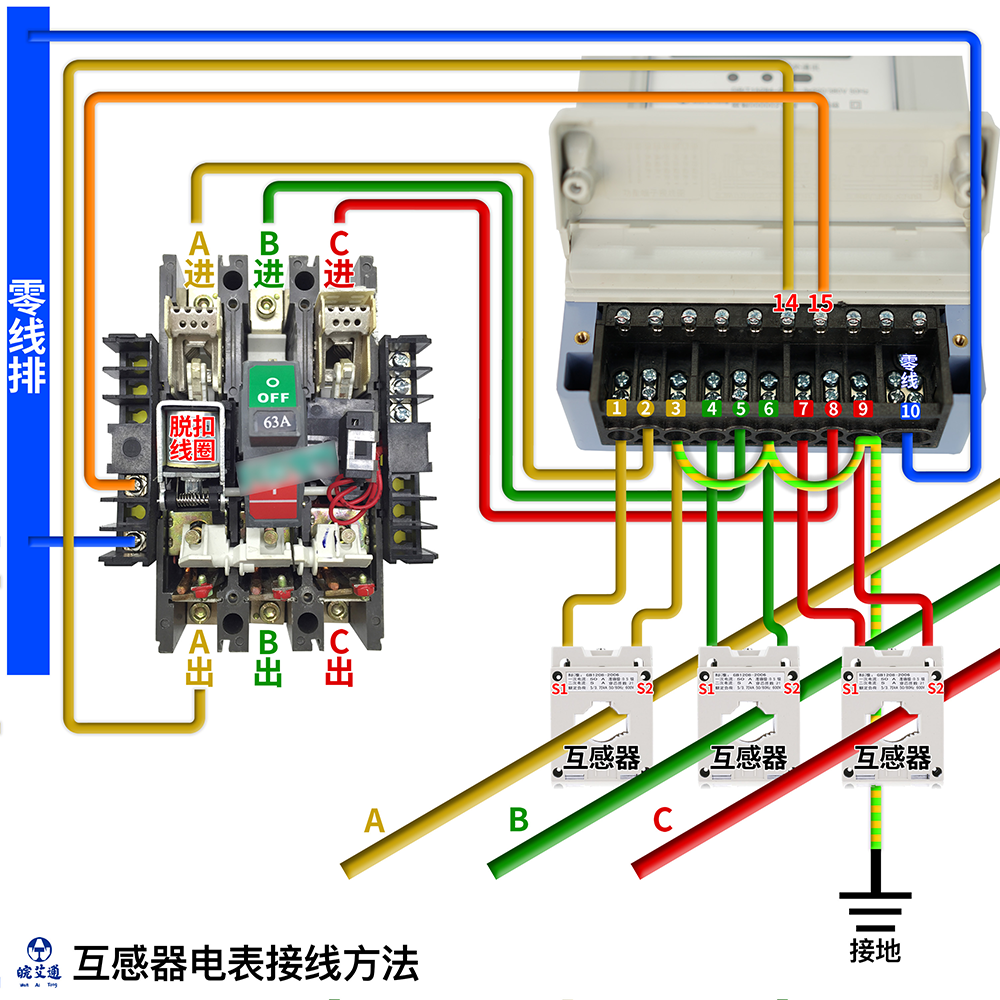

　　6.1接線方式一

　　注：電表取樣電壓信號和工作電源取自斷路器的進線端，控制斷路器脫扣線圈的無源觸點進線電壓（功能信號端子4）取自斷路器的出線端。

　　對互感器接入式，特別注意功能信號端子是否為1-10，如不是請按方式二接線，功能端子為11-18；且接好電氣線路應做脫扣試驗，短接功能端子4和5或14和15，斷路器應該跳閘，而電表應該正常顯示。

　　接線圖以實物為準，如有出入請聯系我公司技術服務。

　　6.2接線方式二

　 對于互感器接入式的預付費是通過控制斷路器的脫扣線圈實現跳閘功能，試驗時，接好電氣線路，短接無源觸點，斷路器跳閘，電表正常顯示，則試驗合格。
